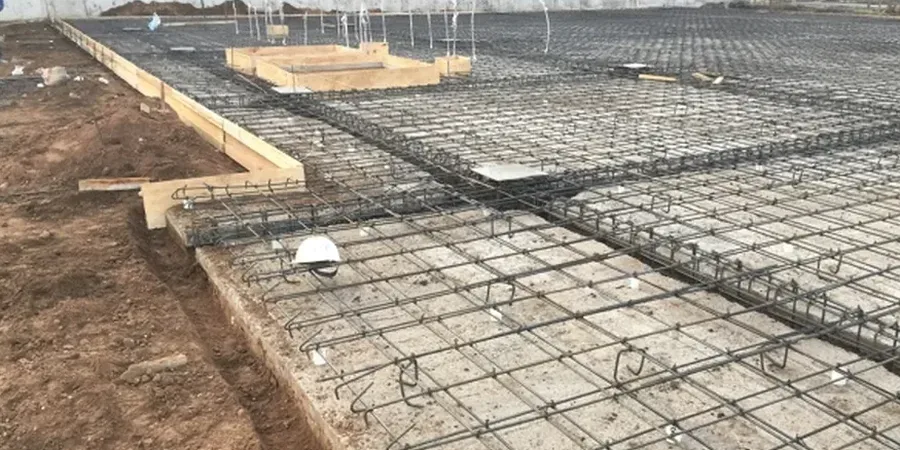

Die korrekte Dimensionierung einer Gründungsplatte in Rheine beginnt mit dem Baugrund. Hier an der Ems, wo die Stadt auf einer Flussterrasse mit mächtigen quartären Sand- und Kiesablagerungen liegt, ist die Interaktion zwischen Bauwerk und Untergrund entscheidend. Die Norm DIN EN 1997-1:2009 mit ihrem nationalen Anhang DIN 1054:2010 bildet das Rückgrat jeder Bemessung. Der Grenzzustand der Tragfähigkeit (GEO-2) und der Grenzzustand der Gebrauchstauglichkeit werden in jedem Projekt geprüft. In unserer Arbeit im Tecklenburger Land sehen wir immer wieder, dass die variablen Grundwasserstände entlang der Ems die Steifigkeit des Bodens saisonal verändern. Eine reine Annahme ohne Erkundungsbohrungen führt oft zu einer unwirtschaftlichen oder unsicheren Auslegung. Die Platte muss die ungleichmäßigen Setzungen des heterogenen Untergrunds sicher überbrücken.
Eine zu steife Bemessung der Bodenplatte auf den Rheiner Sanden kann bei saisonaler Austrocknung mehr Schaden anrichten als eine nachgiebige Konstruktion.
Technische Details zur Leistung in Rheine
Lokale geotechnische Bedingungen in Rheine
Der häufigste Fehler in der Region ist die Annahme einer homogenen Sandschicht. In Rheine haben wir es jedoch oft mit eingelagerten Schlufflinsen oder organischen Resten in alten Flutrinnen der Ems zu tun. Wird eine Bodenplatte ohne ausreichende Erkundungstiefe bemessen, können diese weichen Einschlüsse zu plötzlichen differentiellen Setzungen führen, die in Mauerwerksrissen enden. Ein weiteres Risiko ist die Vernachlässigung des saisonalen Grundwassers. Ein hoher Wasserstand reduziert die effektiven Spannungen und damit die Tragfähigkeit. Die Platte muss auch für den Lastfall 'Auftrieb' im Bauzustand nachgewiesen werden. Wer hier nur nach Erfahrungswerten geht und auf eine detaillierte Setzungsberechnung verzichtet, spielt mit der Standsicherheit.
Unsere Leistungen
Die Plattengründungsbemessung integriert die Baugrunderkundung und die Tragwerksplanung. Für das gesamte Leistungsbild von der Voruntersuchung bis zur Ausführungsplanung stehen folgende Teilleistungen bereit:
Geotechnische Beratung
Festlegung des Erkundungsprogramms nach DIN 4020, Interpretation der Bodenkennwerte und Ableitung des Baugrundmodells für die Bemessung.
Bettungsmodulermittlung
Rückrechnung des Bettungsmoduls aus den Setzungsberechnungen nach der Methode der lotrechten Spannungsausbreitung, keine pauschalen Tabellenwerte.
FEM-Plattenberechnung
Modellierung der Gründungsplatte am elastischen Bett unter Berücksichtigung von Wand- und Stützenlasten sowie Lastausbreitung im Untergrund.
Bewehrungs- und Verformungsnachweis
Ermittlung der Biegebewehrung, Nachweis der Rissbreitenbeschränkung nach EC 2 und Kontrolle der Gesamtverformungen im Gebrauchszustand.
Fragen und Antworten
Was kostet eine Plattengründungsbemessung für ein Einfamilienhaus in Rheine?
Die Kosten für die Bemessung einer Bodenplatte liegen je nach Gebäudegröße und Komplexität des Baugrunds zwischen 920 und 3.300 Euro. Das Leistungsbild umfasst die Erstellung des Baugrundmodells, die Setzungsberechnung, die Ermittlung des Bettungsmoduls und die Bemessung der Platte.
Warum ist das Bettungsmodul in Rheine kein konstanter Wert?
Das Bettungsmodul ist keine Bodenkonstante. Es hängt von der Spannungsausbreitung, der Schichtsteifigkeit und der Plattengröße ab. In Rheine mit seinen inhomogenen Sanden und Geschiebelehmen variiert es stark, sodass jedes Bauwerk eine eigene Rückrechnung erfordert.
Muss ich bei hohem Grundwasser in Rheine eine wasserundurchlässige Wanne planen?
Nicht zwingend. Wenn der Bemessungswasserstand über der Plattenunterkante liegt, muss Auftriebssicherheit nachgewiesen werden. Eine weiße Wanne ist eine Option, aber auch eine dränierte Lösung ist möglich, wenn die hydrogeologischen Verhältnisse es zulassen.
Reicht eine elastische Bettung oder muss ich eine Finite-Elemente-Berechnung durchführen?
Für komplexe Plattengeometrien, große Lastkonzentrationen oder stark wechselnde Baugrundverhältnisse ist eine FEM-Berechnung Stand der Technik. Sie erfasst die Biegeverformung und die Interaktion mit dem Boden realistischer als das Bettungsmodulverfahren.
Welche Setzungsunterschiede sind für eine Bodenplatte in Rheine noch tolerierbar?
Die zulässige Verkantung beträgt nach DIN 4019, Teil 2, maximal 1/500. Das bedeutet, dass sich die Platte auf 10 Metern um nicht mehr als 2 Zentimeter geneigt verformen darf, um Schäden am aufgehenden Mauerwerk zu vermeiden. Mehr Info.
