Der Baugrund im Raum Rheine wird durch einen Wechsel von quartären Talsanden der Ems, gering durchlässigen Tonmergeln der Unterkreide und aus dem Untergrund ragenden Muschelkalk-Schollen geprägt, deren Karsthohlräume und variable Verwitterungsgrenzen eine präzise geophysikalische Vorerkundung erfordern. Die vertikale elektrische Sondierung (VES) liefert hier ein Tiefenprofil des spezifischen Widerstands, das die Abgrenzung von rolligem Grundwasserleiter, bindigem Tonstein und massivem Festgestein bereits vor dem ersten Bohrloch ermöglicht. Anders als invasive Aufschlüsse reagiert das Verfahren hochsensibel auf elektrolytische Kontraste: salzwasserführende Horizonte in bis zu 80 m Tiefe oder eine feuchte Tonlinse unter einem Kieskörper sind mit Schlumberger-Anordnung in 24 Stützpunkten kartierbar. In Kombination mit dem Sondierbohrungen nach SPT zur Kalibrierung der Widerstandsstufen wird die Schichteninterpretation statistisch abgesichert. Das geoelektrische Personal führt die Messungen mit kalibrierten Multielektrodensystemen durch, deren Messfehler laut DIN EN ISO 22475-1 unter 3 % des Skalenendwerts liegt. Gerade auf den schwer zugänglichen Parzellen der Bauerschaften um Elte und Mesum, wo schwere Rammgeräte kaum rangieren können, erweist sich die leichte 4-Punkt-Ausrüstung als ideale Erstaufnahme für die Baugrunderkundung.

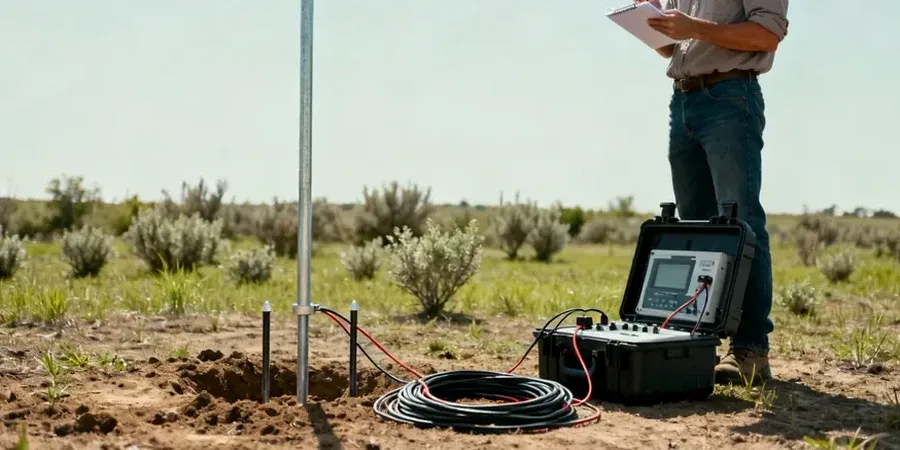

Die VES erkennt wasserführende Sande und verwitterte Tonmergel in Tiefen bis 50 m, bevor der erste Bagger anrollt.
Technische Details zur Leistung in Rheine
Lokale geotechnische Bedingungen in Rheine
Das Grundwasserregime der Emsaue reagiert stark auf jahreszeitliche Niederschlagsschwankungen; steigt der Flurabstand im Frühjahr auf weniger als 1,2 m, verschiebt sich der Widerstandskontrast zwischen trockener und gesättigter Sandschicht so abrupt, dass eine allein an einem Stichtag gemessene VES ohne hydrogeologische Rahmendaten Fehlinterpretationen provozieren kann. Zudem erzeugen eingelagerte organische Mudden und Torflinsen in verlandeten Altarmen extrem niedrige Widerstände unter 15 Ωm, die bei oberflächlicher Betrachtung mit salzhaltigen Tiefenwässern verwechselt werden. Die hohe Bebauungsdichte im Innenstadtbereich und die Nähe zur Bahntrasse Münster–Emden bringen zudem vagabundierende Ströme ins Erdreich, die das Messsignal verfälschen können. Unser Messteam gleicht die Geoelektrik deshalb stets mit mindestens einer direkten Aufschlussbohrung ab und lässt die Messreihe bei Verdacht auf Störströme mit einem Frequenzfilter und alternierenden Polaritäten erneut durchlaufen. Nur durch diese iterative Kalibrierung wird aus einem Linienplot ein belastbares Baugrundmodell, das die Anforderungen der DIN 4020 an die geotechnische Kategorie 2 erfüllt.
Unsere Leistungen
Die geoelektrische Baugrunderkundung in Rheine umfasst ein abgestuftes Leistungspaket, das von der punktuellen Tiefensondierung bis zur flächenhaften 2D-Kartierung reicht und auf die spezifischen Fragestellungen des regionalen Baugrunds zugeschnitten ist:
VES-Tiefensondierung für Gründungsprojekte
Punktuelle 1D-Widerstandssondierung mit Schlumberger-Auslage bis AB/2 = 200 m zur Erkundung der Festgesteinsbasis und Karststrukturen unterhalb der quartären Deckschichten. Inklusive Inversionsmodell und Schichtenverzeichnis.
2D-Geoelektrikprofil (Electrical Resistivity Tomography)
Mehrelektrodenmessung mit 48–72 Kanälen für ein durchgehendes Widerstandsprofil entlang einer Trasse. Geeignet für die Darstellung von lateralen Wechseln, etwa zwischen Auelehm und Terrassenkies.
Hydrogeologische Standortcharakterisierung
Kombinierte VES- und IP-Messung (Induzierte Polarisation) zur Abgrenzung von Süß- und Salzwasserhorizonten sowie zur Lokalisierung von grundwasserführenden Klüften im Muschelkalk.
Kalibrierungsmessung mit direkten Aufschlüssen
Abgleich der geoelektrischen Modelle mit Rammkernsondierungen oder Baggerschürfen an ausgewählten Referenzpunkten. Die petrophysikalische Korrelation liefert die Basis für die flächenhafte Extrapolation der Baugrundparameter.
Fragen und Antworten
Was kostet eine vertikale elektrische Sondierung (VES) in Rheine?
Die Kosten für eine VES-Messkampagne in Rheine liegen je nach Anzahl der Sondierungspunkte und erforderlicher Auslagenlänge zwischen 650 € und 980 € netto. Enthalten sind die Feldmessung, die 1D-Inversion, das Schichtenmodell sowie ein Kurzbericht mit Bohrpunktempfehlung. Bei größeren Profilen mit 2D-Tomographie und mehr als 500 lfm Trassenlänge erstellen wir ein individuelles Angebot.
Bis in welche Tiefe kann die Geoelektrik am Standort Rheine messen?
Die maximale Erkundungstiefe hängt von der gewählten Auslagenlänge AB/2 ab. Mit einer Standardauslage von AB/2 = 150 m erreichen wir in den sandig-kiesigen Böden des Emslandes rund 50 m unter Gelände. Für tiefere Fragestellungen, etwa die Erkundung von Salinarstrukturen im tieferen Untergrund, kann die Auslage auf AB/2 = 300 m erweitert werden, was Erkundungstiefen um 100 m ermöglicht.
Welche Bodenarten lassen sich mit der Widerstandsmessung in Rheine unterscheiden?
Die Methode differenziert primär anhand des spezifischen elektrischen Widerstands, der stark von Porosität, Wassersättigung und Tonmineralgehalt abhängt. In der Rheiner Talaue sind trockene Terrassenkiese (> 300 Ωm), wassergesättigte Sande (80–150 Ωm), tonige Mergel (20–40 Ωm) und unverwitterter Muschelkalk (500–1.000 Ωm) sicher voneinander trennbar. Eingeschaltete Torflinsen zeigen Werte unter 15 Ωm.
Ersetzt die VES-Messung eine Baugrundbohrung?
Nein, die VES liefert ein indirektes, geophysikalisches Modell des Untergrunds, das zwingend durch direkte Aufschlüsse kalibriert werden muss. Die DIN 4020 und der Eurocode 7 schreiben für die geotechnische Kategorie 2 die Kombination aus indirekter Erkundung und mindestens einer Bohrung vor. Die Stärke der VES liegt in der flächenhaften Extrapolation zwischen den Bohrungen und der Erkennung von Inhomogenitäten, die eine Einzelbohrung verfehlen würde. Mehr Info.
